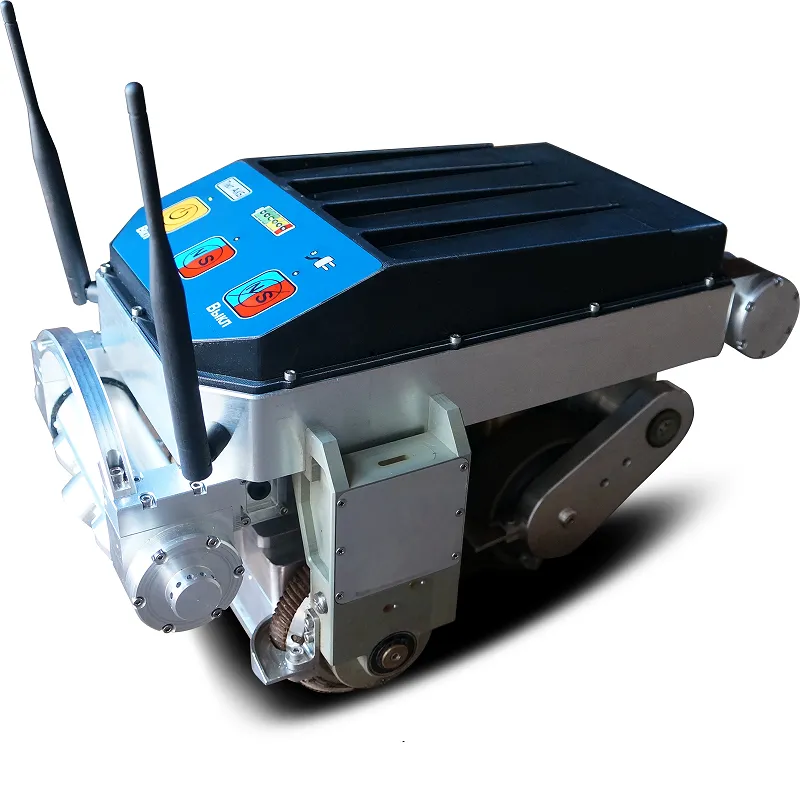

А2072 IntroScan - Сканер-дефектоскоп

Сканер-дефектоскоп A2071 IntroScan – совместная разработка компаний АО «Интроскан Технолоджи» и ООО «Акустические Контрольные Системы». Это многофункциональный автономный комплекс для автоматизированного акустического, визуального и измерительного контроля труб, отводов, тройников, переходов Ду 300–1400 мм. Сочетание блока ультразвуковой дефектоскопии и встроенной визуально-оптической системы обеспечивает высокую информативность, точность и достоверность диагностики. По этим показателям она способна составить серьёзную конкуренцию радиографии, не требуя при этом дорогостоящих расходников, лицензии на работу с ИИИ и не представляя угрозы для здоровья оператора.

Комплексное обследование труб и деталей с A2072 IntroScan

Роботизированный сканер-дефектоскоп выполняет следующие задачи внутритрубной диагностики:

• выявление дефектов более 10% от толщины стенки, определять их точное местоположение и измерение ключевых параметров;

• проведение контроля участков на расстоянии до 1500 м (от места погрузки). Эффективная длина исследуемого участка достигает 4000 мм;

• визуальную инспекцию внутренних поверхностей. Сканер-дефектоскоп A2072 IntroScan оснащён HD-камерой с разрешением матрицы 5 мегапикселей. Объектив имеет угол обзора 180 градусов. Зону контроля освещают 2 светодиодных прожектора. Что примечательно, телевизонно-оптические системы «продублированы» – установлены на передней и задней частях устройства. Это необходимо для полноценного обследования даже в трубах малого диаметра, где разворот и маневрирование крайне затруднены;

• движение по произвольной траектории с автоматическим объездом загрязнений, препятствий и пр.

За счёт чего достигается производительность и проходимость сканера A2072 IntroScan

Для автоматизированного контроля в данном устройстве предусмотрен полный арсенал технических возможностей:

• блок ультразвукового контроля из 32 преобразователей, образующих антенную решётку и формирующих направленные УЗ-волны. Керамический протектор ПЭП рассчитан на сухой контакт с металлической поверхностью и устойчив к износу;

• канал Wi-Fi для беспроводной передачи данных;

• литий-феррум полимерные аккумуляторы ёмкостью 200 Вт*ч для автономной работы в течение 8 часов;

• магнитные мотор-колёсные модули. Благодаря 2-осевой конструкции сканер может передвигаться по стенкам отводов и соединительных деталей различного сортамента. Встроенные датчики Холла отслеживают напряжение магнитного поля контура «колесо-поверхность». Благодаря этому оператор чётко фиксирует момент отрыва колёс;

• компактный корпус. Сканер можно загружать через стандартный люк-лаз.

Федеральная компания ʽʽNDT Rusʼʼ LLC, будучи партнёром производителя – ООО «АКС», поставляет сканеры A2072 IntroScan на дилерских условиях. Наши специалисты готовы выехать на объект, провести тестовый запуск комплекса, его отладку, демонстрацию всех опций и настроек. Впрочем, и после отгрузки оборудования мы предоставляем гарантийную и послегарантийную техническую поддержку.

Чтобы задать вопросы по роботизированному сканеру-дефектоскопу A2072 IntroScan, позвоните по нашей бесплатной линии 8 (800) 550-64-94.
